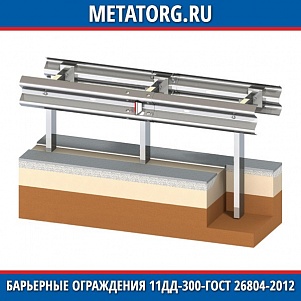

Барьерные ограждения 11ДД-300-ГОСТ 26804-2012

ГК МеталлЭнергоХолдинг предлагает купить барьерные ограждения 11ДД-300-ГОСТ 26804-2012 по ценам производителя с доставкой по городу и области. Дорожные ограждения производятся в соответствии с требованиями действующих госстандартов. Варианты оплаты — наличными, перечислением на р/счет по реквизитам, картой через онлайн-кассу.

Описание

Дорожные ограждения (ДО) предназначены для разделения потоков транспорта, предупреждения съезда автотранспорта с обочины или моста, пересечения автомобилями разделительной полосы. Использование металлических ДО обеспечивает безопасность движения транспортных средств, снижает риск несчастных случаев при аварийных ситуациях.

По назначению и конструкции ДО делятся на ограждения дорожные и мостовые. Конструкции с маркировкой 11- ДД-300 — это двухсторонние дорожные ограждения, удерживающая способность которых равна 300 кДж.

Виды ограждений 11-ДД

Удерживающая способность (У) зависит от типа конструкции и ее высоты. При высоте ДО 0,75 м удерживающая способность составляет 300 кДж (У4). Конструкции высотой 1,1 м, устанавливаемые на разделительной полосе, обладают удерживающей способностью 400 кДж (У6). Удерживающая способность ДО рассчитывается при заглублении стоек в почву на глубину 1,150 м.

Таблица 1. Основные параметры ограждений типа 11-ДД.

Тип ДОУдерживающая способность, кДжПоперечный динамический прогиб, мРабочая ширина огражденияВес, кгТолщина балки, мм
11ДД-3,0-300/1,53001,51,742,384,0
11ДД-2,0-300/1,53001,51,739,813,0
11ДД-1,5-300/1,03001,01,244,143,0

Двухсторонние ограждения изготавливаются одноярусными и двухъярусными, с жесткими консолями и консолями амортизаторами. Ограждения типа 11-ДД состоят из балок СБ, стоек дорожных СДЕ, консолей-распорок KPE, жестких элементов КЖ или амортизирующих консолей KA, светоотражателей дорожных СДО-M.

Для изготовления стоек ограждающих конструкций используется горячекатаный швеллер ГОСТ 8240-97, C-образный профиль 120x55x18x5 мм или 100x80x35x5 мм ГОСТ 8282-83.

Таблица 2. Пример конструкции ограждений 11-ДД с жесткими консолями.

Тип ДОВысота, ммУдерживающая способностьНомер швеллера для стойкиТолщина балки, ммРасстояние между стойкамиПоперечный прогиб, мМинимальное заглубление стоек в почву, м
11-ДД750У4№143,01,01,01,15
№162,01,2
№144,01,01,25

Таблица 3. Конструкция двухъярусных ДО с консолями амортизаторами.

Тип ДОВысота, ммУдерживающая способностьНомер швеллера для стойкиТолщина балки, ммРасстояние между стойкамиПоперечный прогиб, мМинимальное заглубление стоек в почву, м
11-ДД1500У5№103,01,71,31,15
4,02,11,1
У6№123,51,11,2
4,51,51,0
У7№145,01,01,1

Таблица 4. Состав деталей конструкции рабочего участка ДО.

Тип элементаКоличество деталей
НазваниеВид
Секция балкиСБ2L/lp
СтойкаСДL/a+1
КонсольKPL/a+1
СветоотражательЭС2L/4

L — протяженность рабочего участка ДО в м, а — интервал между стойками в м, lp — проектная длина секции балки в м.

При изготовлении двухъярусных ограждений количество элементов увеличивается в два раза.

Материалы и комплектация

Материалом для изготовления дорожных ограждений барьерного типа служит толстолистовая сталь углеродистых марок ГОСТ 146З7-89, а также швеллеры, двутавровые балки, равнополочные C-образные профили ГОСТ 8282, 8240, 8239. Неразборные соединения выполняются дуговой сваркой с контролем качества сварных швов. Для монтажа разборных элементов конструкции используются крепежные элементы ГОСТ 7802-81, 7798-70, 5915-70, 11З71-78 — болты M16x45,58; болты M16x30,58; гайки M16; шайбы 16 и 22; пластины ПЛ.

Дорожные ограждения поставляются комплектом, в который входят начальные, конечные, основные участки, крепежные элементы, технический паспорт барьерного ограждения со штампом ОТК, инструкция по монтажу конструкции, сертификаты качества и сертификаты соответствия.

Чтобы сделать заказ на барьерные ограждения 11-ДД-300 — позвоните в отдел продаж по телефону, номер которого указан на сайте, или отправьте заявку на электронную почту компании. Наш менеджер свяжется с вами для уточнения условий оплаты и сроков поставки дорожных ограждений.
