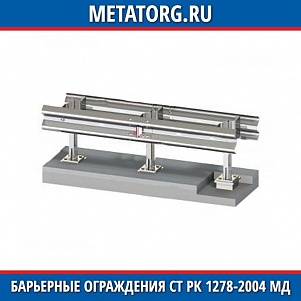

Барьерные ограждения СТ РК 1278-2004 МД

ГК МеталлЭнергоХолдинг предлагает купить барьерные ограждения CT PK 1278-2004 МД напрямую с завода-производителя по низким ценам. Организуем быструю доставку вашего заказа в любой населенный пункт. Варианты оплаты — наличные или безналичный расчет, на оптовые партии делаем скидки ниже прайса.

Описание

Мостовые барьерные ограждения двухстороннего типа устанавливаются на двух- и четырехполосных автомобильных мостах. Основное назначение конструкции — предотвращение выезда автомобиля на встречную полосу.

В конструкцию двухсторонних ограждений входят балки, мостовые стойки, консоли-амортизаторы, светоотражающие элементы, болты.

Основные характеристики барьерных ограждений типа МД CT РК 1278-2004:

  • дистанция между стойками — от 1 до 3 м;
  • марка и длина консоли — KA 290 мм;
  • ориентировочный вес участка — 41 кг;
  • удерживающая способность — У4;
  • динамический прогиб — 0,8 м;
  • высота ограждения — 0,75 м.

При увеличении высоты ограждения дол 1,1 м и применении стоек из двутавра №12 и №14 уровень удерживающей способности повышается до У5 и У6 соответственно. Показатель динамического прогиба в этом случае составит 1,0 м.

В маркировке конструкции обозначается ее класс, тип, группа, исполнение, стандарт. Например, 11МД-2-CT PK 1278-2004. Так маркируют двухсторонние мостовые ограждения барьерного типа с расстоянием между стойками 2 м.

Материалы

Секции балок производятся из гнутых профилей 312x83x4 мм или 428x60x4 мм из конструкционной углеродистой стали Ст3 по ГОСТ З80. Для изготовления стоек используется двутавровая балка №12 ГОСТ 8239. Фланцевые соединения производятся из стальных листов Ст3сп/пс толщиной 22 мм по ГОСТу 146З7.

Для изготовления задних стенок амортизирующих консолей применяется горячекатаная сталь Ст3 толщиной З мм ГОСТ 19903. Диаметры отверстий для болтовых креплений составляют 11,0 мм.  Соединение секций выполняется с применением болтов M16x1,5-8gx30.58 и M20x70 ГОСТ 7798.

Светоотражатели изготавливаются с применением оптических элементов плоскогранного, шарового или пленочного типа. Корпус производится из листовой холоднокатаной или горячекатаной стали конструкционных марок. Для монтажа светоотражателей на стыках секций производится болтами M16х45.58 ГОСТ 7802.

Соединение деталей конструкции сваркой выполняется в соответствии с ГОСТ 5264. Все элементы мостовых ограждений оцинковываются или покрываются составами в антикоррозионными свойствами согласно ГОСТ 9.З07-89, 9.401-91.

Ограждения идут на реализацию комплектом. В таблице ниже указана комплектность поставки.

ДетальКол-во деталей
Секции балок2L / Lр
Стойки мостовыеL / а + 1
Консоли2 (L / a +1)
Светоотражатель2L / 4

Буквой L обозначена длина рабочего участка между деформационными швами, a — расстояние между стойками в м, Lр — расчетная длина секции балок в м.

В комплектации двухъярусных ограждений число элементов увеличивается в два раза.

Как заказать мостовые ограждения

Заказать дорожные ограждения можно по телефону, номер которого указан на сайте. Также вы можете отправить вашу заявку на электронный адрес нашей компании или воспользоваться формой онлайн-заявки.
