Хомут соединительный

Хомут соединительный

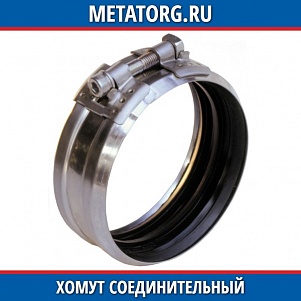

Компания МеталлЭнергоХолдинг предлагает в продаже соединительные хомуты типа W2 для монтажа чугунных безраструбных труб. Это одно из наиболее распространенных видов соединений в системах канализации. Конструкция состоит из металлического кольца из хромированной или нержавеющей стали, уплотнительной синтетической манжеты и одного стяжного болта с гайкой. Уплотнительное кольцо из EPDM и соответствует стандарту EN 681-1. Рекомендуется к применению для монтажа внутренних канализационных систем в зданиях и сооружениях. Рабочее давление до 0,5 бар.

Хомуты этого типа допускается использовать в безнапорных системах вентиляции, изготовленных из листовой стали. Соединительный хомут имеет гнутую оптимизированную форму, благодаря чему трубы и фитинги соединяются максимально точно, без каких-либо отклонений. Монтаж хомута осуществляется при помощи одного винта. Контролировать крутящий момент не требуется. Гайка неподвижна, не имеет соприкосновений с профилем хомута, поэтому при затяжке повредить соединитель невозможно.

Это прочные стальные изделия, способные обеспечить надежные и герметичные соединения гладких металлических труб. Обеспечена доставка соединительных хомутов по указанному адресу в любом регионе России.

Предлагаемый ассортимент

Размеры в миллиметрах.

Сечение трубопровода

Наружный диаметр

Ширина кольца

40

60

40

50

70

70

90

80

95

100

125

46

125

147

55

150

172

200

227

70

Размер стяжного болта и гайки для всех типоразмеров соединительных хомутов – 8 мм.

Максимальное давление 0,5 бар от 40 до 200 мм и 0,3 бар для 250 мм.

Осевые нагрузки при давлении 1 м вод ст.

Тип участка

Диаметр мм

40-50

75

100

125

150

200

250

300

Вертикальный

2

2

5

9

13

19

32

55

Поворот 90°

2

3

6

12

19

26

46

78

Тройник 45°

2

2

5

9

13

19

32

55

Монтаж

Соединительные хомуты предназначены для монтажа трубопроводных систем PAM-GLOBAL RAPID-S-W2, PAM-GLOBAL и RAPID-INOX. Для них разработано три технологии монтажа безраструбных труб. При этом для сборки не требуется специального инструмента, кроме перфоратора для установки креплений или подвесок на стены.

Способ 1 для диаметров до 150 мм

·         соединительный элемент насадить на край одной трубы до среднего распорного кольца уплотнения;

·         край другой трубы вставить в соединительный элемент с другой стороны;

·         затянуть винт при помощи торцевого гаечного ключа.

Способ 2 для диаметров более 200 мм

·         разобрать болтовую стяжку на хомуте и надеть его на край трубы;

·         натянуть уплотнительное кольцо по середины сечения;

·         вставить вторую трубы внутрь резинового элемента;

·         собрать и затянуть соединительную планку.

Способ 3 захват с открытой соединительной планкой

·         разобрать соединительный хомут;

·         вынуть уплотнительную прокладку и одеть ее на стык;

·         разогнуть металлическое кольцо и разместить его на резине;

·         соединить крепеж при помощи болтового соединения и затянуть его.

Последний способ наиболее удобен при монтаже вентиляционных систем.

Оформление заказа

Для приобретения соединительных хомутов W2 оставьте заявку на сайте, указав контактный телефон, количество и диаметр изделий, адрес доставки. Все типоразмеры есть на складе предприятия, что обеспечит быструю отправку товара покупателю. Дополнительная информация по телефону.
