Прожекторные мачты ПМС

Прожекторные мачты ПМС и ПМЖ

Мачтовое размещение осветительного оборудования это эффективное решение организации освещения территории промышленных, транспортных, гражданских и энергетических объектов.

Общее описание

Прожекторные мачты, изготавливаются по типовым проектам серий 3.407.9-172 (ПМС) и 3.501.2-123 (ПМЖ) и Маркировка конструкций означает:

  • ПМС – прожекторная мачта стальная;
  • ПМЖ – с железобетонной вертикальной стойкой.

Цифра, написанная после букв, указывает на высоту расположения площадки для установки прожекторов. Полная высота прожекторной мачты больше, за счет установки молниеотвода в виде металлического штыря. Спуск заземления изготовлен из стального прутка диаметром 8-10 мм. Для подъема на прожекторную площадку монтируется металлическая лестница с ограждением безопасности и закрепленная на хомутах через каждые 1,5 метра.

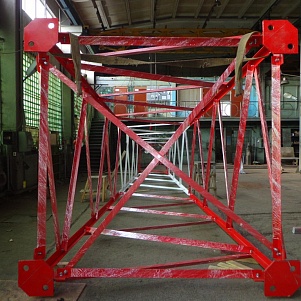

Конструкция стальной решетчатой мачты собирается возле места установки из нескольких секций, количество которых зависит от высоты опоры. Защита металлических элементов выполняется по технологии горячего оцинкования в соответствии со СНиП 2.03.11-85 или путем окрашивания поверхности по грунту.

Компания МеталлЭнергоХолдинг принимает заказы на изготовление, а так же проектирование и монтаж прожекторных мачт:

  • серии ПМС с высотой рабочей площадки 18,4, 22,8, 24,0, 25,5 и 30,5 метра;
  • серии ПМЖ высотой 19,3 и 22,8 метра.

Только изготовитель может предложить лучшие цены на свою продукцию, обеспечить квалифицированное проектирование и выполнить монтаж конструкций любой сложности.

Технические характеристики мачт ПМС

Показатель ПМС-18,4 ПМС-22,8 ПМС-24,0 ПМС-25,5 ПМС-30,5
Высота конструкции, мм 23000 26500 31750 3450 37260
Высота до площадки, мм 18400 22800 24000 25500 30500
Высота молниеприемника, мм 2740 2790
Количество сборочных блоков 2 3
Высота первого блока, мм 6550 11700 1600 3100 7100
Высота второго блока, мм 11700
Высота третьего блока, мм -- 11700
Расход стали, кг 895 1200 2623 3361 3878

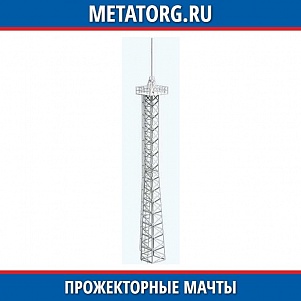

Прожекторные мачты ПМЖ

Показатель ПМЖ-16,6 ПМЖ-19,3 ПМЖ-22,8
Полная высота, мм 24300 27050 30550
Подъем площадки, мм 16600 19300 22800
Высота тросостойки, мм 2740
Масса конструкции, кг 950 973 1200

Условия монтажа

По требованию заказчика в типовые проекты прожекторных мачт могут вноситься некоторые изменения, если они не противоречат требованиям безопасности и не снижают прочность конструкции. Специалисты компании подберут оптимальную комплектацию ПМС и укомплектуют необходимую оснастку и такелаж.

Стальные мачты должны устанавливаться на подготовленный армированный фундамент с закладными деталями. Устройство фундаментного основания определяется проектным расчетом в зависимости от типа грунта, климатической зоны, веса конструкции с осветительным оборудованием, ветровых нагрузок и других факторов.

ПМЖ закрепляются путем заглублением нижней части вертикального столба в землю с последующей заливкой бетона. Заземление в соответствие с требованиями ГОСТ Р 57190-2016 и 12.1.030-81, а так же ПУЭ.

Способ доставки

Принимая во внимание большие габаритные размеры мачт, их перевозка осуществляется в разобранном на отдельные блоки виде. Сборка конструкции на объекте выполняется на болтовых соединениях. Допускается применение сварки с проверкой сварных швов. В число сборочных элементов входят:

  • мачтовые блоки;
  • элементы лестниц с ограждением безопасности;
  • верхняя рабочая площадка;
  • молниеприемник и заземляющий спуск.

При необходимости изготовитель прожекторных мачт оказывает услуги по монтажу или шеф-монтажу металлоконструкций.
