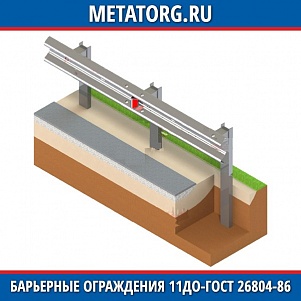

Барьерные ограждения 11ДО-ГОСТ 26804-86

Барьерные ограждения дорожные 11ДО-ГОСТ 26804-86


На дорогах общего пользования применяются боковые барьерные ограждения из металла. При наезде автотранспорта конструкция барьерного типа создает амортизирующий эффект, за счет деформации в специальном шве. Группа компаний МеталлЭнергоХолдинг предлагает купить по экономичной цене – барьерные ограждения группы 11ДО, отвечающие техническим требованиям ГОСТ 26804-86 и нормам безопасности движения на автодорогах.

Описание

Группа ограждений11ДО относится к односторонним удерживающим устройствам. Конструкция рассчитана на восприятие удара от автомобиля, попавшего в аварийную ситуацию, с последующей корректировкой траектории движения под небольшим, менее 90°, углом к оси барьера.

Односторонние барьеры предназначены для установки на боковых сторонах дорог или разделительных полос. В соответствии ГОСТ 26804-86, комплект барьерных ограждений 11ДО состоит из участков:

·         рабочих, являющихся основной частью удерживающей конструкции – 11ДО- S;

·         начальных, расположенных перед рабочими, по ходу действующего по стороне дороги движения– 11ДО-Н;

·         конечных, завершающих конструкцию – 11ДО-К.

Начальные и концевые участки воспринимают продольные нагрузки от усилий при наезде, и выполняют функцию предотвращения наезда транспортных средств на торец ограждения. «S» – в обозначении рабочего участка, означает расстояние между стойками. Пример: 11ДО - 2 – участок с шагом стоек 2 м. В зависимости от дорожных условий выбирают рабочие участки 11ДО с расстоянием между стойками 1, 2, 3 или 4 метра.

Видимость барьерного ограждения и габаритов дорожного полотна обеспечивают световозвращающие элементы, изготовляемые и размещаемые на балках и опорах, в соответствии ГОСТ Р 50971-2011.

Характеристики и материальное исполнение

Стойки, балки, консоли и вспомогательные детали боковых дорожных ограждений барьерного типа 11ДО изготовляют из высококачественной стали ВСт3. В производстве используют стальной металлопрокат:

·         для балок и концевых элементов – гнутый профиль 312х83х4 мм;

·         для стоек – швеллерные балки №12;

·         для жестких консолей – горячекатаные листы, толщиной 3 и 4 мм;

·         для диагональных связей – стержни из круглого прутка, с площадью сечения 0,8 см², наконечники, из плоской стали, толщиной 5 мм/

Сборка элементов в единую конструкцию осуществляется на болты. Ширина начальных, концевых и рабочих участков, независимо от шага стоек составляет 0,36 м. Высота рабочих участков – 750 мм.

Таблица 1. Сборочные детали

Наименование элемента и обозначение марки

Участки

11ДО-1 (доля от длины)

11ДО-2 (доля от длины)

11ДО-3 (доля от длины)

11ДО-4 (доля от длины)

11ДО-Н, шт.

11ДО-К, шт.

Секция балки – СБ-1

1/4

1/4

1/4

1/4

3

Секция балки – СБ-2

1/6

Секция балки – СБ-5

1

Секция балки – СБ-6

1

Стойка СД-1

1

1/2

1/3

1/4

Стойка СД-2

6

6

Связь диагональная – СДД

6

6

Консоль жесткая – КЖ

1

1/2

1/3

1/4

6

6

Элемент концевой – ЭК-1

1

Элемент концевой – ЭК-2

1

Элементы свет возвращающие – ЭС

1/4

3

Расчетная масса участка, кг

36

26

23

20

331

331

ГК МеталлЭнергоХолдинг предоставляет выгодную возможность купить барьерные ограждения 11ДО, сертифицированные на соответствие удерживающей способности – по минимально возможной цене – от производителя. Элементы конструкции прошли контроль качества и испытания, регламентированные ГОСТ 26804-86. Направьте заявку на заказ по номеру телефона, или напишите нам на электронный адрес. Сертификаты соответствия отраслевым нормам для автодорожного строительства прилагаем. Доставим барьерные ограждения 11ДО, в указанное в договоре место.
