Кронштейн торшерный трехрожковый

Кронштейн торшерный трехрожковый – для установки трех светильников уличных консольного типа на опору освещения

Трехрожковые кронштейны торшерного типа – один из наиболее распространенных видов осветительного оборудования. Конструкция опоры позволяет размещать в ее верхней части 3 светильника и, по мере необходимость, менять направление светового потока. Изготавливается кронштейн из легированной стали по ГОСТ 3262-75.

Группа компаний «МеталлЭнергоХолдинг» специализируется на реализации кронштейнов и предлагает на выбор модели К31-0,5-0,6-1-5 или К31-0,7-0,9-1-5. Высокое качество продукции, а также выгодные цены гарантируются.

Процесс производства регламентируется по ТУ 5264-001-63588649-2014. Наличие сертификатов качества обязательно!

Назначение и сфера применения

Кронштейны типа К31 предназначены для фиксации консольных светильников следующих типов:

- РКУ;

- ЖКУ;

- СКУ.

Крепеж производится на трубчатые опоры ОС, ОГС или ОГК. Изготовление опор и кронштейнов осуществляется из стальной неоцинкованной и оцинкованной сварной трубы (производство регламентируется по ГОСТ 3262-75).

Характерные размеры

№ п/п Маркировка Высота, Н (м) Вылет, В

(м)

Масса (кг) D трубы (мм) Угол между рожками(°) Угол подъема

(°)

1 К3 0,5-0,5 0,5 0,5 12 48 120 15
К3 1,0-1,0 1 1 22 48 120 (180х90;

90х45;

180)

15
К3 1,0 – 1,5 1 1,5 30 48 120 (180х90;

90х45;

180)

15
К3 1,0 – 2,0 1 2 38 48 120 (180х90;

90х45;

180)

15
К3 1,0 – 2,5 1 2,5 42 48 120 (180х90;

90х45;

180)

15
К3 1,5-1,0 1,5 1 30 48 120 (180х90;

90х45;

180)

15
К3 1,5-1,5 1,5 1,5 38 48 120 (180х90;

90х45;

180)

15
К3 2,5-2,5 2,5 2,5 50 57 120 15

Для всех кронштейнов в качестве основного материала изготовления применяется сталь легированная. Для повышения коррозийной стойкости, увеличении срока службы конструкции обеспечивается покрытие методом горячего цинкования по ГОСТ 9.307 «Горячий цинк».

Способ установки – в опору.

Используемые варианты исполнения кронштейна

120 гнутый Угол подъема 15°
180-90 гнутый Угол подъема 15°
90-45 гнутый Угол подъема 15°
180-0 гнутый Угол подъема 15°

Общее описание

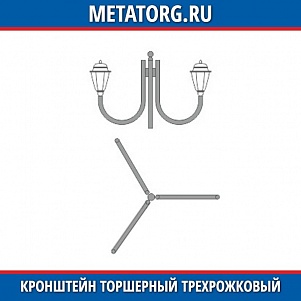

Данный тип кронштейна используется для установки трех консольных светильников на одну опору. Стандартный угол наклона 15°, труба – гнутая. По согласованию с заказчиком параметры могут быть изменены.

Для формирования единого подхода при оформлении и чтении технической документации предусмотрены следующие буквенно-цифровые обозначение марок кронштейнов:

Наименование Параметр
К Кронштейн
3 Сколько предусмотрено посадочных мест под установку светильников
Г Форма исполнения, Г-образная
1,5 Высота, на которую поднят кронштейн, от посадочного места до опорного кольца фланца
1,5 Вынос оси
0,75 Ø посадочного места

Требования к размерам фланца опоры

№ п/п параметр Ед. изм. Результат
1 Опорный фланец (размер) м 2,5
2 Расстояние между центрами отверстий на фланце мм 160
4 Количество крепежных отверстий на фланце шт 4

Антикоррозийная защита

Для защиты металла от негативного влияния агрессивной среды выполняется горячее цинкование. Процесс регулируется по ГОСТ 9.307-89. Нанесение защитного слоя обеспечивает целостность металлокаркаса и гарантирует 25-30 лет безупречной эксплуатации. Также предусмотрена порошковая окраска

Заказать и на выгодных условиях купить декоративные опоры освещения "ОД-2-5" можно в нашей компании «МеталлЭнергоХолдинг». Вся продукция сертифицирована. Осуществляется оперативная доставка.
