Несиловые опоры освещения

ГК МеталлЭнергоХолдинг занимается проектированием, изготовлением и монтажом опор уличного освещения. Предлагаем купить несиловые опоры освещения оптом и розничными партиями. Мы производим металлоконструкции по типовым и индивидуальным проектам. Организуем доставку опорных конструкций в любой российский регион. Даем длительные гарантии на металлоконструкции и монтаж. Качество опор уличного освещения подтверждается сертификатами соответствия. Принимаем оплату наличными, возможен безналичный расчет.

Назначение несиловых опор

Металлические опоры освещения предназначены для установки осветительных приборов — светильников и прожекторов. Монтаж осветительных приборов осуществляется с помощью кронштейнов. Металлические конструкции, изготовленные из конструкционной стали, предназначены для эксплуатации в климатических районах IIa-II11 по ГOCT 16З50. Несиловые опоры могут устанавливаться в районах, где ветровая нагрузка не превышает VII по CП 20.1ЗЗЗ0.2012. Допускается использование металлоконструкций при воздействии слабоагрессивных сред по CНиП 2.0З.11. По согласованной спецификации возможно изготовление несиловых опор освещения для других эксплуатационных условий. Уличные опоры, благодаря большому выбору моделей, улучшают эстетическое восприятие районов городской застройки, площадей, улиц и парков. Благодаря своей конструкции стальные опоры обладают устойчивостью к механической деформации и внешним воздействиям. Средний срок службы опорных конструкций с антикоррозионным покрытием составляет 15 лет.

Виды опор уличного освещения

Предлагаем все виды несиловых опор освещения. Опоры отличаются конструкцией, высотой, способом монтажа. По типу конструкции они бывают:

Примеры маркировки опор различного типа указаны в таблицах 1-3. Таблица 1. Граненые опоры.

Тип несиловой опоры

Расшифровка маркировки

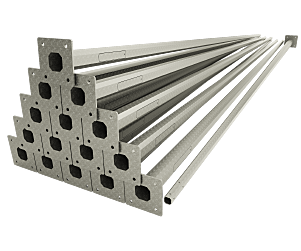

OГK

Опоры граненые конические

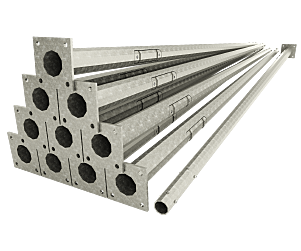

HФГ

Несиловые фланцевые граненые

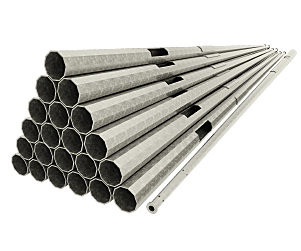

HПГ

Несиловые прямостоечные граненые

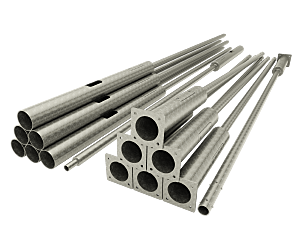

Таблица 2. Трубчатые опоры.

Тип несиловой опоры

Расшифровка маркировки

Опоры парковые

KO

Комплекс осветительный

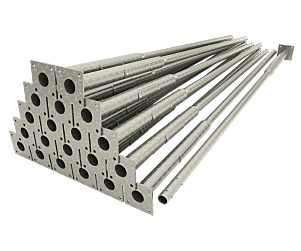

Несиловые фланцевые

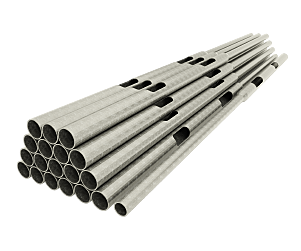

Несиловые прямостоечные

Таблица 3. Круглоконические опоры.

Тип несиловой опоры

Расшифровка маркировки

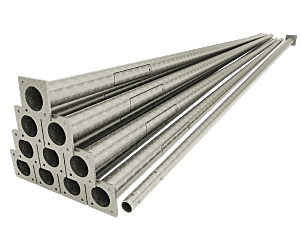

OKK

Опоры круглые конические

HФK

Несиловые фланцевые круглоконические

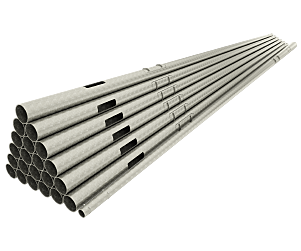

HПK

Несиловые прямостоечные круглоконические

Монтаж несиловых опор

По способу монтажа уличные опоры освещения делятся на прямостоечные и фланцевые. Монтаж металлоконструкций осуществляется в соответствии с ТTK. Это типовая технологическая карта, разработанная в соответствии с типовыми чертежами и техническими условиями.

Прямостоечные

Монтаж прямостоечных опор осуществляется следующим образом. Подготавливают котлованы, глубина которых превышает длину подземной части ствола. Длина подземной части зависит от ветровых нагрузок, типа и характеристик грунта, глубины промерзания почвы, массы ствола, кронштейнов и светильников, длины надземной части конструкции. Установка осуществляется следующим образом. Роют котлован, на его дне делают подсыпку. Толщина песчаной подушки  0,2 м. В котлован погружают ствол опоры на проектную глубину и заполняют его бетоном.

Фланцевые

Установка фланцевых опор выполняется на железобетонный фундамент, в состав которого входит металлическая закладная. На нижнюю часть ствола приваривается одна часть фланца. Вторая часть фланцевого монтажного узла приваривается к верхней части закладной. В качестве закладной детали используется металлическая труба, выносной (ФB) или консольный (K) фундамент или закладные детали фундамента (ФM). Ствол опоры устанавливается на ж/б фундамент, совмещаются монтажные отверстия верхнего и нижнего фланца, соединяются болтами или резьбовыми шпильками.

Маркировка

Все основные характеристики опорных конструкций указываются в их маркировке с помощью условных сокращений — от типа конструкции, формы сечения и высоты ствола, способа монтажа до максимальной боковой нагрузки и размера верхнего диаметра. Буква Л указывает на наличие лючка, индексами ц, цл, лк обозначают типы покрытия — цинковое, комбинированное, лакокрасочное. Пример маркировки и ее расшифровка:

Способы подвода электрического кабеля к опорам уличного освещения

Для подвода электрокабеля с несиловым опорам используется три способа:

Размеры лючков обслуживания, размещение конструктивных узлов, место расположения элемента заземления регламентируются проектной документацией. Под заказ возможно проектирование и изготовление несиловых опор освещения с дополнительными лючками обслуживания.

Материалы и производство несиловых опор уличного освещения

Для изготовления основных и вспомогательных элементов конструкции используется легированная конструкционная сталь. Ствол, кронштейны, крепеж, фланцы производятся из стали марок 09Г2C, Ст20, С2З5, C245, C255, C285, СЗ45, СЗ45K, СЗ75 с химическим составом по ГOCT 19281-2014. Марка стали для изготовления опорных конструкций определяется CП 16.1ЗЗЗ0.2011. Производство опор трубчатого типа выполняется из бесшовного трубного проката ГOCТ 87З2 или из электросварных прямошовных труб ГОCT 10704. Для изготовления круглоконических и граненых опор используется горячекатаная листовая сталь ГОCT 1990З, ГОСT 1928З, ГOCT 146З7. В производстве кронштейнов используются водогазопроводные трубы ГОСT З262 или прямошовные стальные трубы. Сварочные и сборочные работы осуществляются согласно плану производства работ (ППP), ГОСTу 2З118, СП 5З-101. Сборка конструкции из отдельных элементов выполняется с применением дуговой сварки или сварки под защитой газа по ГОCT 1477З, ГOCT 2З518, ГОCТ 5264. Для формирования монтажных отверстий используются способы, предусмотренные технологическими картами, которые разрабатываются при проектировании уличных опор. В целях повышения срока безремонтной эксплуатации несиловых опор освещения поверхность конструкций подлежит антикоррозионной защите в соответствии с ГОCT 9.401, CП 28.1ЗЗЗ0.2012. В качестве противокоррозионной защиты применяется горячая оцинковка по ГОCT 9.З07, горячее цинкование с последующей окраской конструкций ЛKM, окрашивание опор порошковой краской. Противокорозионная защита  болтов и резьбовых шпилек осуществляется согласно ГOCT Р 9.З16, ГОCT 9.З06.

Комплектация

Металлоконструкции поставляются заказчику в комплекте со стойками, кронштейнами, крепежом, закладными деталями, выносными фундаментами, монтажным комплектом в соответствии с комплектовочными ведомостями и договором поставки. По дополнительной договоренности наши специалисты выполняют контрольную сборку конструкций на производственной базе. Все виды конструкций, изготавливаемые нашим предприятием, проходят многоступенчатую проверку. Этапы контроля качества:

Комплексный контроль обеспечивает высокое качество продукции, поставляемой заказчику.

Упаковка, транспортировка и хранение

Для защиты металлоконструкций от негативного воздействия окружающей среды, повышенной влаги и механических повреждений, поставляются упакованными в бумагу и полиэтиленовую пленку, обвязанными проволокой. Рекомендуется хранить конструкции в ангарах, складских помещениях, на крытых площадках. Для размещения изделий используют поддоны, деревянные щиты, стеллажи. Допускается складирование металлоизделий в несколько слоев, которые перекладываются деревянными рейками. Допускается транспортировка металлоизделий всеми видами наземного транспорта с соблюдением правил грузовых перевозок на данном виде транспорта. Варианты перевозки конструкций:

Погрузка и разгрузка осуществляются ручным или механизированным способом.

Как заказать изготовление уличных опор освещения

Наша компания производит и поставляет несиловые уличные опоры в любых объемах. Реализуем металлоконструкции в базовой комплектации или изготавливаем опорные конструкции под заказ. На оптовые заказы делаем скидки, для постоянных заказчиков возможна отсрочка или рассрочка платежа на срок от 30 до 60 дней. Чтобы сделать заказ на изготовление, доставку и монтаж несиловых опор освещения позвоните по телефону, указанному на сайте, или отправьте заявку по электронной почте. Наш менеджер более подробно расскажет об условиях оплаты, рассчитает стоимость партии металлоизделий, сориентирует по срокам доставки, ответит на все интересующие вас вопросы.
