ГК МеталлЭнергоХолдинг производит и реализует металлические дорожные и мостовые ограждения, боковые барьеры безопасности. У нас можно купить барьерные ограждения СТ РК 1278-2004 ДД в любых объемах с доставкой по России. Предлагаем выгодные условия сотрудничества — продукция высокого качества, оптимальные цены, скидки на опт, быстрая доставка. По вопросам оформления заказа обращайтесь к нашему менеджеру.

Описание

Барьерные ограждения типа ДД — это дорожные двухсторонние конструкции, которые используются для установки на магистральных автодорогах с четырьмя и более полосами для обеспечения безопасности, предотвращения столкновения С целью обеспечения удерживающей способности, конструкции устанавливаются на бордюры, парапеты, цоколи. Основными составляющими элементами ограждающих барьеров являются стойки, балки, консоли. Для изготовления ДД ограждений используется специальный профиль.

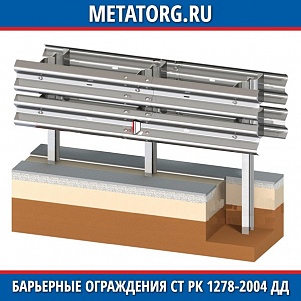

Рисунок 1. Барьерное ограждение марки 11ДД. Элементы соединения балок и стойки.

Барьерное ограждение марки 11ДД. Элементы соединения балок и стойки.png





Рисунок 2. Стойки дорожные.

Стойки дорожные.png

Рисунок 3. Консоли.


Рисунок 4. Диагональные связи.

Диагональные связи.png

Рисунок 5. Концевые элементы.



Концевые элементы.png

Рисунок 6. Светоотражатели.




Таблица1. Размеры балок.



6

Марка секции балки

Размеры, мм

L

R

h

h1

СБ1

4320

-

83

-

СБ2

6320

-

-

СБ3

8320

-

-

СБ4

9320

-

-

СБ5

6320

16 000

60

СБ6

-



Таблица 2. Размеры стоек.



Марка участка

Марка стойки

Длина стойки, мм

11ДДS

СД3

1700

11ДДН

11ДДSП



Таблица 3. Размеры консолей.



Марка конструкции

Марка консоли

Длина консоли, мм

11ДД

КР1

576

КР2

676

КР3

776



В качестве материала для изготовления секций балок применяется стальной гнутый профиль с размерами 312х83х4 мм и 428х60х4 мм из стали Ст3пс/кп с хим.составом по ГОСТ 380. Шаг стоек барьерных ограждений не превышает 2 м.



Рисунок 7. Профиль балки 312х83х4 мм.

Профиль балки 312х83х4 мм.png

Для стоек СД3 и распорных консолей КР1-КР3 применяется П-образный стальной профиль №10 по ГОСТ 8240. Петли консолей-распорок делают из неравнополочного уголка 60х40х5 мм по ГОСТ 8510. Для изготовления стержней диагональных связей применяется сортовой прокат сечением 0,8 см2 по ГОСТ 2590, для наконечников — стержни толщиной 5,0 мм по ГОСТ 19903. Для крепежа элементов используются болты М16х45, М16х30, М20х70 по ГОСТ 7798 и ГОСТ 7802.

Требования к качеству

Каждая партия продукции проходит контроль качества отделом ОТК на производстве. Проверяется качество поверхности изделий, линейные размеры, кривизна секций балок, хим.состав стали, прочность и плотность сварных соединений, качество антикоррозионных покрытий, колориметрические и фотометрические характеристики светоотражателей, механические свойства барьерных ограждений. Протокол определения фактических показателей безопасности и главных функциональных характеристик барьерных ограждений, полученный по результатам испытаний на полигоне с помощью измерительной и регистрирующей аппаратуры, прикладывается к пакету сопроводительной документации.

Маркировка и упаковка

Одноименные элементы конструкции увязываются в связки или транспортные пакеты. На связки и пакеты крепят ярлыки, на которых указывается следующая информация: наименование завода-производителя, товарный знак, марка изделия, количество элементов в транспортном пакете, его масса, номер, обозначение госстандарта, штамп ОТК. К каждому комплекту барьерных ограждений прилагается сертификат качества.



Все элементы конструкции ограждающих барьеров, за исключением светоотражателей, транспортируются в транспортных пакетах или связках без упаковки. Для увязки пакетов используется упаковочная лента из оцинкованной стали толщиной 0,5-2,0 мм при ширине 30,0 мм по ГОСТ 3560. Составление связок выполняется с применением проволочного проката ГОСТ 3282.



Светоотражатели, крепежные элементы и паспорт комплекта дорожных ограждений упаковываются в ящики из дерева, картона или фанеры. Вес одного ящика составляет 25,0 кг. Нанесение маркировки и манипуляционных знаков на транспортную тару выполняется по ГОСТ 14192.

Как сделать заказ

Чтобы сделать заказ на поставку барьерных ограждений воспользуйтесь любым удобным способом:

●     позвоните в отдел продаж нашей компании по телефону, указанному на сайте;

●     отправьте заявку электронной почтой;

●     сделайте заказ онлайн.



Наш специалист свяжется с вами в течение 30 минут для уточнения деталей заказа, рассчитает его стоимость, сориентирует по срокам доставка, ответит на все возникшие вопросы.
