Консольный фундамент

Консольный фундамент для установки опор формируют в виде структуры, изготавливаемой из металла. Такие решения выбираются при невозможности, в техническом плане, обустроить стандартное основание в труднодоступных местах.

Компания МеталлЭнергоХолдинг специализируется на поставках различных видов консольных фундаментов. Все образцы соответствуют требованиям ГОСТ 32209-2013, характеризуются надежностью, долговечностью, повышенными эксплуатационными параметрами.

Стандартизация

  • Основные требования, ТУ на изготовление консольных фундаментных оснований определены в ГОСТ 32209;

  • Проектирование и подбор соответствующего фундамента осуществляется по СНиП 2.03.01-84;
  • Учет нагрузок определяется с учетом требований СНиП 2.03.11-85;
  • Фундаментные болты подбираются на основании стандарта 2.09.03-85.

Консольный фундамент - технические характеристики

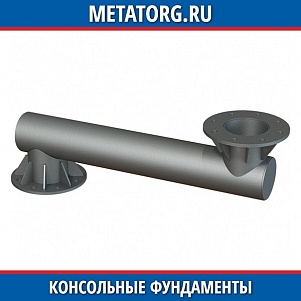

По конструкции консольные фундаменты представляют собой металлическую трубу (ферму), по краям которой установлены опорные элементы, фланцы (круглой или квадратной формы). Один конец фланца крепится к закладной трубе, другой – непосредственно к опоре.

Параметры фундаментных болтов

Тип

Ø по резьбе

Глубина закладки

Межосевое расстояние

Расстояние от оси болта до его грани

С отгибом

12 … 48

25d

6 d

4 d

С анкерной плитой

12 … 90

15 d

8 d

6 d

Прямые

12 … 48

10 d

5 d

5 d

Конические

-/-

10 d

10 d

10 d

Из каких марок стали производят консольный фундамент

Выбор производится с учетом климатических условий района применения. Рассчитывается зимняя температура наружного воздуха, которая должна соответствовать следующим показателям:

0С, расчетная Т

До -40

-40 … -50

-51 … -65

Марка стали

Ст3

09Г2С-6 09Г2С1-6

09Г2С-8 09Г2С1-8

ГОСТ

380

19281

19281

Консольный фундамент - габариты

параметр

Ед. изм.

Значение

Длина консоли

м

1,4 … 2,0

Диаметр трубы

см

2,2 … 3,8

Ø фланцев

см

57

Толщина фланцев

мм

25

Межцентровое расстояние отв.

см

45

Кол-во крепежных отв-й

Шт.

10

Ø крепежного отв.

мм

40

Консоли различаются по различным параметрам:

  • форма;

  • габаритные разметы;
  • диаметр сечения и т.п.

Различают 2 основных вида консолей по способу установки в грунт и крепления опоры:

  • Прямые.

  • Г-образные.

Вся продукция, поставляемая нами, выполнена в соответствии с госстандартом. Каждая партия изделий подлежит обязательным испытаниям, подтверждающим заявленные технические характеристики изделия. Только после получения положительных результатов тестирования, товары поступают в продажу.

Где купить консольный фундамент

Чтобы заказать и на выгодных условиях купить консольный фундамент требуемого размера, свяжитесь с менеджером ГК МеталлЭнергоХолдинг. Опытный специалист поможет определиться с выбором и приобрести товар в лучшем соотношении цены и качества.

Предлагаем выгодные условия сотрудничества: отгрузку в день проведения платежа, оперативную доставку в любой регион России и СНГ удобным видом транспорта с четким соблюдением сроков, предоставление отсрочки платежа на период до 60 дней. Оказываем таможенные услуги, поможем при организации кратковременного хранения. Гарантируем сопровождение менеджера на всех этапах сделки.
