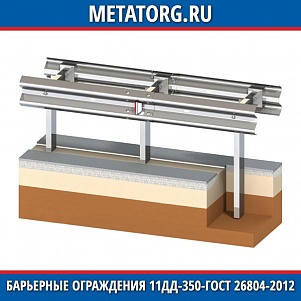

Барьерные ограждения 11ДД-350-ГОСТ 26804-2012

ГК МеталлЭнергоХолдинг производит и реализует дорожные и мостовые ограждения с доставкой по России. Предлагаем купить барьерные ограждения 11ДД-350-ГОСТ 26804-2012 напрямую от производителя. Гарантируем качество конструкций и быструю доставку. Принимаем оплату наличными или безналичный расчет.

Описание

Металлические барьерные двухсторонние ограждения предназначены для установки на разделительных полосах 2-ух и 4-ех полосных автодорог, магистралей и скоростных трасс. Использование дорожных ограждений предотвращает выезд машин на встречную полосу, многократно снижает создание аварийных ситуаций на дорогах.

Проектирование и изготовление колесоотбойников выполняется в соответствии с действующими стандартами и техусловиями, что обеспечивает максимальную безопасность для участников дорожного движения.

Основными элементами конструкции являются стойки, балки, консоли. Для соединения элементов конструкции применяется сварка и крепеж (болты, гайки, пластины). Барьерные ограждения оснащаются светоотражателями, их количество регламентируется нормативами ГОСТ. Для защиты от коррозии поверхность конструкции оцинковывается, покрывается антикоррозионными составами.

Барьерные ограждения поставляются комплектом, в который входят начальные и конечные элементы конструкции, основная часть, крепеж, техпаспорт со штампом отделом технического контроля, инструкция по установке, сертификаты соответствия и качества.

Технические требования к дорожным ограждениям

Конструкции барьерных ограждений различаются расстоянием между стойками и удерживающей способностью. Барьерное ограждение с маркировкой 11ДД-350 — это двухстороннее дорожное ограждение, удерживающая способность которого равна 350 кДЖ. Этот показатель определяет способность конструкции выдерживать ударные нагрузки и зависит от шага стоек, глубины их установки, типа используемых материалов.

Барьерные ограждения могут изготавливаться одноярусными и усиленными двухъярусными, с жесткими консолями и консолями амортизаторами. Стандартная глубина установки стоек составляет 1,10-1,15 м, высота надземной части 0,75 м. Расстояние между стойками 1,0 или 2,0 м.

Материалом для изготовления ограждений марки 11-ДД-350 служит горячекатаный швеллер №10-№16 ГОСТ 8240-97, C-образный профиль 120x55x18x5 мм или 100x80x35x5 мм ГОСТ 8282-83. Толщина металла балок 3,0-5,0 мм. Монтаж разборных участков конструкции выполняется с применением крепежных элементов ГОСТ 7802-81, 7798-70, 5915-70, 11З71-78 — болтов M16x45,58; болтов M16x30,58; гаек M16; шайб 16 и 22.

Таблица 1. Параметры ограждений типа 11-ДД-350.

Тип ДОУдерживающая способность, кДжПоперечный динамический прогиб, мШирина рабочей части огражденияМасса, кгТолщина балки, мм
11ДД-3,0-350/1,53501,51,745,384,0
11ДД-2,0-350/1,53501,51,742,813,0
11ДД-1,5-350/1,03501,01,247,145,0

Таблица 2. Конструкция ограждений 11-ДД-350 с жесткими консолями.

ТипВысота ммУдерживающая способность№ швеллера для стоекТолщина балки, ммИнтервал между стойкамиПоперечный прогиб, мГлубина монтажа стоек, м
11-ДД-350750У4№143,01,01,01,15
№164,02,01,2
№145,01,01,25

Таблица 3. Конструкция двухъярусных ограждений с консолями амортизаторами.

ТипВысота, ммУдерживающая способностьНомер швеллера для стойкиТолщина балки, ммИнтервал между стойкамиПоперечный прогиб, мГлубина монтажа стоек, м
11-ДД1500У5№103,01,71,31,15
4,02,11,1
У6№123,51,11,2
4,51,51,0
У7№145,01,01,1

Таблица 4. Состав деталей конструкции рабочего участка дорожного ограждения.

Тип элементаКоличество деталей
НазваниеВид
Секция балкиСБ2L/lp
СтойкаСДL/a+1
КонсольKPL/a+1
СветоотражательЭС2L/4

L — длина рабочего участка в м, а — расстояние между стойками в м, lp — расчетная длина секции балки в м.

При проектировании двухъярусных барьерных ограждений количество основных и вспомогательных деталей, число крепежных элементов увеличивается в 2 раза.

Как заказать дорожные ограждения

В нашей компании вы можете купить барьерные ограждения 11ДД-350 в любых объемах по выгодным ценам. Чтобы сделать заказ на двухсторонние барьерные ограждения — позвоните в отдел продаж по телефону, указанному на сайте,или отправьте вашу заявку в электронном виде. Наш специалист свяжется с вами в ближайшее время, расскажет об условиях оплаты и сроках поставки, ответит на все возникшие вопросы.
