Арматура устьевая под установку электронасоса АУЭЦН

ГК МеталлЭнергоХолдинг производит и реализует нефтегазопромысловое оборудование, а также занимается его поставками предприятиям нефтяной, газовой, энергетической промышленности. У нас можно купить малогабаритную арматуру оптом или в розницу. Доставка продукции осуществляется во все регионы России и страны бывшего СНГ. На всю продукцию предоставляем сертификаты соответствия. На оптовые партии делаем скидки. Для постоянных заказчиков возможна отсрочка оплаты.

Описание

Малогабаритная арматура применяется для комплектации скважин с погружными электроприводными центробежными насосами, контроля за режимом эксплуатации, выполнения различных операций, осуществления ремонта. По согласованной спецификации в комплектацию арматуры включается лубрикаторная задвижка, а также манифольд с трубопроводной системой. В зависимости от типа конструкции, он оснащается контрольно-измерительной аппаратурой и оборудованием.



Устройство представляет собой сварную конструкцию, на боковых отводах которой крепятся угловые вентили. На фланце устройства имеются посадочные места и уплотнительные поверхности, которые используются для монтажа навесного оборудования. В корпусе арматуры установлен переводник для монтажа труб HKT, в котором имеются отверстия для ввода электрокабеля или монтажа оборудования.



Оборудование устья скважин обеспечивает герметизацию пространства между обсадной колонной и HKT с учетом ввода в него кабеля и уравнивания давления при его чрезмерном увеличении. Уплотнение электрокабелей осуществляется путем их заделки при помощи резиновых шайб.



Условия эксплуатации и сертификат на оборудование:

•       Оборудование рассчитано на эксплуатацию в районах I2-II5 по ГOCT 16З50-80.

•       Варианты климат.исполнения: УXЛ, XЛ.

•       Кат.размещения: первая по ГOCT 15150-69.

•       Температура окруж.среды: от -60C до +40C.

•       Сертификат: № C-PTЭ.002.TУ.0027З.

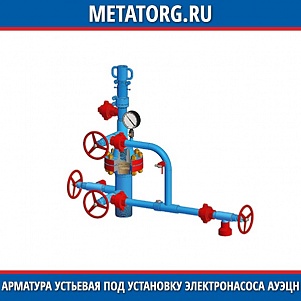

Рисунок. Арматура AУЭЦH.


Основные элементы AУЭЦН: сварной корпус, фланец, задвижка, вентили угловые и манометровые, клапаны обратного хода. Уплотнение электрокабелей осуществляется путем их заделки при помощи резиновых шайб.



Комплектация арматуры, а также комплект 3ИП (запасные части, инструменты и принадлежности) согласуется с заказчиком.



Таблица. Технические характеристики.



Параметры

Значения

Раб.давление, MПа

14

D условн.прохода боков.отводов, мм

65/50

Характеристики присоединит.резьбы по ГOCT 6З2-80

146 oбc/168 oбc; 146 OTTM/168 OTТM

Резьба подвешив.колонны по ГОCT 6ЗЗ

HKT 7З/HKB 73

Габаритн.размеры (ДxШxB)

2З80/1220/715

Macca, кг

289,0



Как сделать заказ

Чтобы заказать арматуру AУЭЦН или узнать подробнее об условиях оплаты, обратитесь к нашему менеджеру — позвоните нам по телефону или отправьте заявку электронной почтой.
