Втулочные наконечники используют при выводе гибких многопроволочных медных проводов на контактные клеммы электрооборудования. Применение изделий с изоляцией решило проблему обрыва проводов в местах соединения, происходящих по причине незащищённости от перегиба и механических воздействий. МеталлЭнергоХолдинг предлагает купить наконечники изолированные, произведенные по регламенту немецкого стандарта DIN 46228, по невысокой цене.
Описание

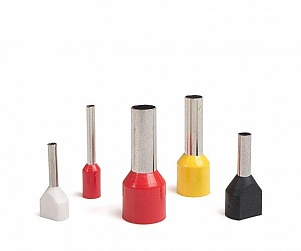

Наконечники штыревые втулочные изолированные – НШВИ представляют собой полое изделие из 2 частей:
- втулка из луженой меди с вальцованным окончанием;
- изоляция из качественного полипропилена.
Простая конструкция и применение сделали изолированные наконечники востребованным приспособлением при проведении монтажных и ремонтных работ с электропроводами. Его используют при организации переносного подключения, при сборке электрощитов, при эксплуатации электрооборудования, работающего через гибкий шнур.
В номенклатуре изделий имеются наконечники для изолирования 1 провода и для одновременного изолирования двух проводов. В это случае изделие обозначают НШВИ2
Принцип работы
НШВИ используют в тех случаях, когда провод в наконечнике планируется соединять на зажим. В ходе подготовки провода производят следующие действия:
- зачищают конец на длину втулки;
- помещают в полость со стороны изоляции и продвигают, так, чтобы изоляция провода уперлась в начало втулки;
- специальным инструментом обрисовывают медь вокруг провода, не повреждая изолирующий участок.
При соединении с клеммой происходит общим токопроводящей медной трубки, а не провода.
Размеры
Типоразмеры наконечников соответствуют стандартным размерам сечения проводов. Чтобы получить хороший контакт, не следует использовать НШВИ другого размера. Для удобства выбора, DIN 46228 установил цветовую гамму для проводов разного сечения. Пример обозначения – НШВИ 4,0 -10 – наконечник штыревой, втулочный, изолированный для провода сечение 4 мм2, длина втулки 10 мм.
Таблица1. Номенклатурный ряд НШВИ под 1 провод.
| Числовое обозначение НШВИ: сечение провода (мм2) – длина втулки (мм) | Длина изделия, (мм) | Диаметр полости части в изоляции,
(мм) |
Диаметр полости втулки, (мм) | Масса 1000 штук, (г) | Цвет изоляции, DIN 46228 |
| 0,14-6
0,14-8 |
12,5 | 1,4 | 0,7 | 35-40 | коричневый |
| 0,25-6
0,25-8 |
12,5 | 1,7 | 0,8 | 45-50 | голубой |
| 0,34-6
0,34-8 |
14,0 | 1,7 | 0,8 | 45-50 | бирюзовый |
| 0,5-6
0,5-8 |
14.3 | 2,6 | 1,0 | 70-80 | белый |
| 0,75-8
0,75-12 |
14,3
|
2,7 | 1,2 | 80-95 | серый |
| 1,0-8
1,0-12 |
14,3
18,3 |
3,0 | 1,4 | 85-100 | красный |
| 1,5-8
1,5-12
1,5-18 |
14,3
18,3 |
3,6 | 1,6 | 100-220 | черный |
| 2,5-8
2,5-12
2,5-18 |
15,4
19,4
25,4 |
4,3 | 2,3 | 140-280 | синий |
| 4,0-10
4,0-12
4,0-18 |
17,4
20,4 |
4,7 | 2,8 | 260-390 | серый |
| 6,0-12
6,0-18 |
20,5 | 5,9 | 3,5 | 410-530 | желтый |
| 10,0- 12
10,0-18 |
20,8 | 7,3 | 4,5 | 550-710 | красный |
| 16,0-12
16,0-18 |
22,0 | 8,6 | 5,8 | 660-850 | синий |
| 25,0-16
25,0-22 |
28,0 | 10,8 | 7.5 | 1550-2000 | желтый |
| 35,0-16
35,0-25 |
30,0
36,0 |
11,8 | 8,3 | 1900-2500 | красный |
| 50,0-20
50,0-25 |
36,0 | 14,8 | 10,3 | 3300-3600 | синий |
| 70,0-21 | 37,0 | 16,5 | 13,5 | 4620 | желтый |
| 95,0-25 | 44,0 | 20,3 | 14,5 | 6000 | красный |
| 120,0-37 | 52,6 | 23,4 | 16,5 | 7850 | синий |
| 150,0-32 | 52,6 | 26,0 | 19,6 | 12330 | желтый |
