Наконечники кабельные
Наконечники кабельные являются удобным и эффективным способом контакта одно- или многожильного кабеля с точкой соприкосновения. Группа компаний «МеталлЭнергоХолдинг» предлагает разнообразный сортамент изделий из проверенных материалов, выполненных с соблюдением международных стандартов. Необходимые объемы продукции, подбор размерных характеристик, качество исполнения и помощь в доставке.
Сфера применения
Для качественного монтажа различных кабелей в промышленных масштабах, а также в быту довольно эффективно использовать специализированные кабельные наконечники силового типа под опрессовку. С одной стороны наконечник представляет полый цилиндр, в который до упора вставляется провод в одну или несколько жил, с другой – сжатый конец, с проделанным отверстием для улучшенного способа монтажа. Такие наконечники хорошо крепить к выходным болтам, по которым передается напряжение либо с их помощью монтировать кабели между собой.

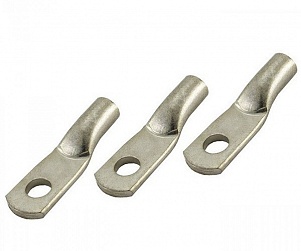

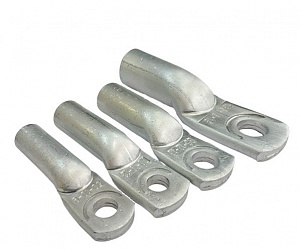

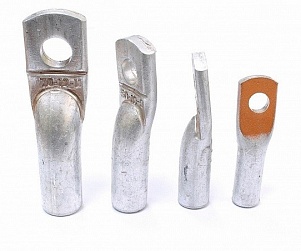

Цилиндрический конец обжимается специализированным инструментом (прессуется) что дает лучший контакт с кабелем без изоляции, а также надежно крепит сам кабель к наконечнику. Существует исполнение в алюминиевых, медных или смешанного типа (медно-алюминиевых) сплавах. Медные наконечники регламентируются нормами ГОСТ 7386-80, тогда как алюминиевые и медно-алюминиевые – ГОСТ 9581-80.
Материал и конструкция
В зависимости от используемого материала для жил подсоединяемых кабелей (алюминий, медь) – используются наконечники из соответствующих сплавов. Это дает лучший контакт, проводимость. При этом изделия из смешанных сплавов позволяют обеспечивать лучший контакт между проводами из разных материалов. Конструкционно наконечник имеет следующие свойства:
- плоская часть находится под небольшим углом (не более 10°) к основной части (стержню);
- подобное размещение дает удобство подсоединения;
- толщина наконечника подбирается под общее сечение жил кабеля.
Сам наконечник изготавливается из трубки необходимого сплава, которая режется на нужные отрезки, после чего одна из сторон получившейся заготовки сплющивается под прессом, в получившейся плоскости проделывается круглое отверстие. Поверхность наконечника может быть луженая, что дает дополнительную защиту от воздействия коррозии. Луженые контакты имеют больший срок эксплуатации, устойчивы к агрессивным средам, в том числе солям и кислотам. Стандартизированные типоразмеры подбираются по следующим параметрам:
| Внутренний диаметр стержня (мм) | Максимальное сечение жил (мм2) | Длина наконечника (мм) |
| 3,2 | 3 | 28 ± 1 |
| 4,3 | 4 | |
| 5,3 | 5 | |
| 6,4 | 6 | 30 ± 1 |
| 8,4 | 8 | |
| 10,5 | 10 | 40 ± 1 |
| 13 | 12 | |
| 17 | 16 | 45 ± 1 |
| 21 | 20 | |
| 24,5 | 25 | |
| 34,6 | 35 | 50 ± 1 |
| 49 | 50 | |
| 69,4 | 70 | 65 ± 1 |
| 94,2 | 95 | |
| 119 | 120 | |
| 149,5 | 150 | 75 ± 1 |
| 184 | 185 | |
| 239,2 | 240 | 80 ± 1 |
| 299 | 300 |
Размеры могут быть изменены без потери качества исполнения.
Особенности маркировки
Чтобы различать сортамент по характеристикам использования, его маркируют особым образом. Так в наименовании модели наконечника присутствует следующая информация последовательно:
- номинальное сечение самого наконечника;
- внешний диаметр контактного стержня;
- внутренний диаметр хвостовика;
- обозначение используемого материала;
- обозначение покрытия (при наличии), особенности климатического исполнения.
ГК «МеталлЭнергоХолдинг» предлагает любые объемы продукции высококачественного исполнения. Наконечники кабельные из подобранных под характеристики соединения материалов по приемлемым ценам.
