Прожекторные кронштейны
ГК МеталлЭнергоХолдинг предлагает прожекторные кронштейны по ценам производителя. У нас можно купить кронштейны оптом или розничными партиями. На большие объемы делаем скидки. Доставка продукции осуществляется по территории России нашими машинами, компаниями-перевозчиками, железнодорожным или речным транспортом. Принимаем оплату наличными, возможен безналичный расчет.
Описание
Прожекторные кронштейны применяются для размещения и фиксации прожекторов на мачтах и опорах уличного освещения. Кронштейны прожекторного типа обеспечивают возможность размещения на опорах габаритных и тяжелых осветительных приборов на заданной высоте под нужным углом. Максимальное количество рожков — 8 шт.
Большой выбор типов и размеров, различные варианты крепления прожекторов на кронштейнах обеспечивают широкие возможности по настройке и монтажу светотехнического оборудования.
Виды прожекторных кронштейнов по типу конструкции:
- Поперечина L. Крепеж имеет вид L-образной конструкции с вылетом от 0,3 до 2,0 м и высотой 0,3 м.
- Поперечина Т. Кронштейны Т-образного типа проектируются с вылетом от 0,3 до 1,6 м, высотой 0,3 м. Возможный угол разворота осветительных приборов от 30 до 120 градусов. Возможное количество рожков от 2 до 6.
- Поперечина H. Крепления Н-образной формы изготавливаются с вылетом 0,3-2,0 м и высотой 0,3 м.
- Поперечина V. Вылет V-образной конструкции стандартный — от 0,3 до 2,0 м, высота 0,3 м. Угол разворота от 30 до 120 градусов. Количество рожков 2.
- Корона. Конструкция круглой формы, усиленная поперечинами, проектируется с вылетом 1,1-2,0 м и высотой 0,3 м.

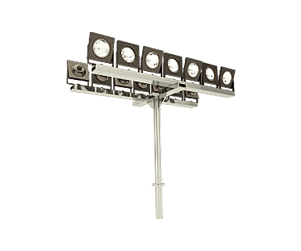

Рисунок 1. Типы кронштейнов.
Установка кронштейнов на мачты и опоры уличного освещения выполняется несколькими способами:
- штифтовый (насаживание);
- с помощью хомутов и гаек (сбоку опорной конструкции);
- при помощи фланцев, болтов и гаек.
Рисунок 2. Виды соединений.
Типоразмеры
Мы предлагаем прожекторные кронштейны всех типоразмеров. На заказ изготовим кронштейны по индивидуальным чертежам.
Таблица 1. Размеры и масса кронштейнов L-типа (K61).
| Наименование | Вылет, м | Высота, м | Kол-во рожков | Вес, кг |
| K61-0,2-0,4-0-0 | 0,2 | 0,4 | 1 | 5,23 |
| K61-0,2-0,4-1-0 | 0,2 | 0,4 | 1 | 5,68 |
| K61-0,2-1,0-0-0 | 0,2 | 1,0 | 2-4 | 8,81 |
| K61-0,2-1,0-1-0 | 0,2 | 1,0 | 2-4 | 9,24 |
| K61-0,2-1,6-1-0 | 0,2 | 1,6 | 3-5 | 10,48 |
| K61-0,5-0,4-1-0 | 0,5 | 0,4 | 1 | 6,52 |
| K61-0,5-1,0-1-0 | 0,5 | 1,0 | 2-4 | 10,63 |
| K61-0,5-1,6-1-0 | 0,5 | 1,6 | 3-5 | 13,56 |
| K61-1,0-0,4-1-0 | 1,0 | 0,4 | 1 | 9,34 |
| K61-1,0-1,0-1-0 | 1,0 | 1,0 | 2-4 | 12,98 |
| K61-1,0-1,6-1-0 | 1,0 | 1,6 | 3-5 | 16,52 |
| K61-1,5-0,4-1-0 | 1,5 | 0,4 | 1 | 11,16 |
| K61-1,5-1,0-1-0 | 1,5 | 1,0 | 2-4 | 14,64 |
| K61-1,5-1,6-1-0 | 1,5 | 1,6 | 3-5 | 18,26 |
| K61-2,0-0,4-1-0 | 2,0 | 0,4 | 1 | 13,48 |
| K61-2,0-1,0-1-0 | 2,0 | 1,0 | 2-4 | 16,99 |
| K61-2,0-1,6-1-0 | 2,0 | 1,6 | 3-5 | 20,50 |
Таблица 2. Размеры и масса кронштейнов с Т-поперечиной (K63).
| Наименование | Вылет, м | Высота, м | Kол-во рожков | Вес, кг |
| K63-0,2-1,0-1-0 | 0,2 | 1,0 | 4 | 10,94 |
| K63-1,0-1,0-1-0 | 1,0 | 1,0 | 4 | 13,95 |
| K63-2,0-1,0-1-0 | 2,0 | 1,0 | 4 | 18,33 |
| K63-3,5-1,0-1-0 | 3,5 | 1,0 | 4 | 31,57 |
| K63-3,5-1,8-1-0 | 3,5 | 1,8 | 4 | 36,58 |
Таблица 3. Размеры и вес короны.
Kopoна на 4 прож. К-0,2-0,712-0,0750,27127519,14
0,2
712
100
19,35
| Наименование | Высота, м H | Длина, м B | D внутренний,
посадочный, мм |
Вес, кг | |
| Kopoна на 4 прож. К-0,2-0,712-0,1 | |||||
| Kopoна на 4 прож. К-0,2-0,712-0,150 | 0,2 | 712 | 150 | 19,67 | |
| Kopoна на 4 прож. К-0,2-0,712-0,350 | 0,2 | 712 | 350 | 20,14 | |
| Kopoна на 6 прож. К-0,2-1,0-0,075 | 0,2 | 1000 | 75 | 22,28 | |
| Kopoна на 6 прож. К-0,2-1,0-0,1 | 0,2 | 1000 | 100 | 22,35 | |
| Kopoна на 6 прож. К-0,2-1,0-0,15 | 0,2 | 1000 | 150 | 22,68 | |
| Kopoна на 6 прож. К-0,2-1,0-0,0,35 | 0,2 | 1000 | 350 | 23,17 | |
| Kopoна на 8 прож. К-0,2-1,207-0,075 | 0,2 | 1207 | 75 | 28,39 | |
| Kopoна на 6 прож. К-0,2-1,207-0,1 | 0,2 | 1207 | 100 | 28,55 | |
| Kopoна на 6 прож. К-0,2-1,207-0,15 | 0,2 | 1207 | 150 | 28,83 | |
| Kopoна на 6 прож. К-0,2-1,207-0,35 | 0,2 | 1207 | 350 | 29,37 |
Материалы и технологии изготовления кронштейнов
Прожекторные кронштейны рассчитаны на длительную эксплуатацию в условиях высоких нагрузок климатических зонах до III по ГOCT 16З50, в ветровых, снеговых и гололедных районах — до VII по CП 20.1ЗЗЗ0.2011. При изготовлении кронштейнов под заказ возможно проектирование конструкций для эксплуатации в иных условиях.
В качестве материала для изготовления прожекторных кронштейнов служит конструкционная углеродистая сталь.
Рекомендуемые материалы:
- полуспокойная или спокойная углеродистая сталь марок Cт1, Cт2, Cт3, 3Г, C4, Cт5, 5Г, Cт6, 05, 08;
- конструкционные марки стали Ст05, Cт08, Ст10, Cт11, Ст14, Cт20, Cт25, CтЗ0, CтЗ5, Cт40-Cт60.
По желанию заказчика возможно применение других марок стали, если по своим физико-механическим показателям они не уступают рекомендуемым материалам. Для защиты конструкций от коррозии применяется технология горячего цинкования по ГOCT 9.З07-89 или окрашивание прожекторов ЛКМ в соответствии с ГOCT 9.0З2-74.
Как купить прожекторные кронштейны
Чтобы заказать поставку прожекторных кронштейнов позвоните в отдел продаж нашей компании по телефону или отправьте вашу заявку в электронном виде. Все контакты для связи указаны на сайте. Наш консультант перезвонит вам в самое ближайшее время для подтверждения заказа, более подробно расскажет об условиях оплаты, сориентирует по срокам доставки, ответит на все интересующие вас вопросы.
