Складывающиеся опоры освещения
Складывающиеся опоры освещения
Номенклатура опор освещения включает модели со складывающейся конструкцией. Такая конструкция снижает затраты на обслуживание и позволяет установку опор в местах, куда подъехать технике, оборудованной подъемником невозможно. Замена осветительного оборудования, ревизии и ремонт осуществляются при наклоне верхней части опоры до уровня роста человека. МеталлЭнергоХолдинг предлагает купить недорогие складывающиеся опоры востребованных серий ОГКС, ОГККЗН, ОГСКЛ, П-ФГ, МТ, для освещения территории городских, промышленных и гражданских объектов. Общие характеристики
Конструкция складывающейся опоры освещения состоит из стойки-основания и подвижной верхней части. В месте эксплуатации, неподвижная нижняя стойка крепится фланцем на анкерные болты, к устроенному в грунте бетонному фундаментному блоку, с закладным элементом, или заглубляется и заливается бетоном. Материал опоры – стальной лист, сформированный в замкнутый граненый профиль, с заданной конусностью по длине, соединенный продольным сварочным швом. Верхняя часть крепится к основанию на поворотный шарнир. После сборки и установки подвижный механизм блокируется специальным устройством, которое предохраняет от самопроизвольного наклона. В верхней части предусмотрено место под установку кронштейна для крепления осветительных приборов. Складывание и технологический поворот конструкции осуществляется различными способами. В зависимости от модели и массивности опоры применяют: тросы, лебедки, шнуры или гидравлика. Угол наклона при обслуживании регулируется балансиром. Складывающиеся устройства для уличного освещения относятся к категории несиловых опор. Мобильность верхней части не допускает воздушной прокладки провода. Электричество подводится подземным способом, через закладной элемент, по полости деталей опоры. Серия ОГКС

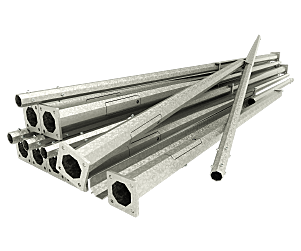

Опоры серии ОГКС выпускают в зависимости от планируемой силовой нагрузки, обычной или облегченной модификации. Примеры маркировки: ОГКС-6-ц – буквы означают: опора, граненная, коническая складывающаяся, 6 – высота в рабочем состоянии, «ц» – покрытие цинком. ОГКСл-6-ц – означает тоже и дополнительная буква «л» указывает, что опора легкая, так как имеет меньшее сечение. Таблица 1. Параметры оцинкованных ОГКС
|
Размер высоты над землей, м
|
Диаметр вписанной окружности основания сечения, мм
|
Диаметр вписанной окружности верха сечения, мм
|
Расчетный вес, кг
|
|
Легкая модификация серии ОГКСл
|
|||
|
3
|
136
|
60
|
32
|
|
4
|
136
|
60
|
47
|
|
5
|
136
|
60
|
59
|
|
6
|
136
|
60
|
76
|
|
7
|
136
|
60
|
108
|
|
8
|
166
|
68
|
140
|
|
9
|
166
|
68
|
150
|
|
10
|
166
|
68
|
185
|
|
Обычная модификация ОГКС
|
|||
|
6
|
200
|
64
|
114
|
|
7,5
|
136
|
64
|
136
|
|
8
|
200
|
68
|
147
|
|
10
|
166
|
68
|
185
|
|
10,5
|
180
|
90
|
239
|
|
12
|
225
|
90
|
225
|
|
14
|
280
|
90
|
360
|
|
16
|
280
|
90
|
390
|
|
18
|
275
|
100
|
525
|
|
20
|
330
|
100
|
546
|
|
25
|
456
|
100
|
834
|

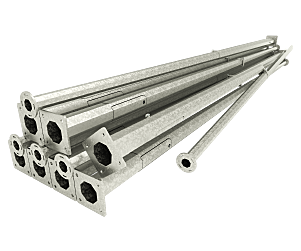

Складывающиеся опоры ОГСКЛ
Серия представлена опорами и мачтами (свыше 15 м) освещения. Многогранное сечение является надежным при ветровых нагрузках. Толщина стенок от 3 до 5 мм. Таблица 3. Параметры ОГСКЛ и соединительного фланца
|
Высота, м
|
Расчетный вес конструкции, кг
|
Диаметр вписанной окружности сечения основания, мм
|
Диаметр вписанной окружности сечения верха, мм
|
Размер стороны фланца, мм
|
|
6
|
120
|
165
|
84
|
300
|
|
7
|
145
|
165
|
84
|
300
|
|
7,5
|
150
|
165
|
84
|
300
|
|
8
|
155
|
178
|
84
|
300
|
|
9
|
205
|
195
|
84
|
400
|
|
10
|
250
|
195
|
100
|
400
|
|
10,5
|
260
|
195
|
100
|
400
|
|
12
|
350
|
245
|
100
|
400
|
|
14
|
450
|
257
|
100
|
500
|
|
16
|
500
|
280
|
100
|
500
|
|
20
|
800
|
346
|
100
|
550
|

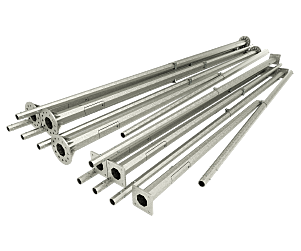

Опора освещения П-ФГ
Усиленная за счет граней и толщины стали, конструкция, рассчитана на повышенные значения ветровой нагрузки. Серия оснащена поворотным узлом. Наклон осуществляется с применением лебедки или каната. Серия востребована для установки на перронах и привокзальных площадях, стадионах и промышленных площадках. Таблица 4. Размеры высоты, сечения и расчетный вес
|
Высота, м
|
Расстояние от земли до поворотного узла, м
|
Расчетный вес, кг
|
Диаметр сечения основания, мм
|
Диаметр сечения верха, мм
|
Размер фланца, мм
|
|
6
|
3,5
|
75
|
141
|
75
|
250х250
|
|
8
|
4,6
|
154
|
165
|
75
|
320х320
|
|
10
|
5,9
|
250
|
192
|
75
|
410х410
|
|
12
|
6,8
|
333
|
215
|
75
|
410х410
|
|
16
|
8,1
|
778
|
285
|
100
|
500х500
|
|
20
|
10,5
|
1188
|
380
|
120
|
560х560
|

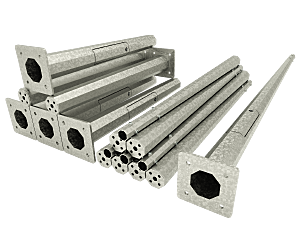

Опоры серии ОГККЗН
Облегченная серия наклоняемых опор, применяется в местах, где можно достичь необходимой освещенности одним или двумя светильниками. Опоры ОГККЗН освещают жилые кварталы, места отдыха и пешеходные зоны. Сечение конструкции, независимо от высоты, в месте установки имеет размер диаметра вписанной окружности 136 мм, в верхней части, диаметр – 60 мм. Таблица 2. Высота и расчетная масса
|
Высота наземной части опоры, мм
|
Теоретическая масса конструкции, кг
|
|
3000
|
29
|
|
4000
|
35,5
|
|
5000
|
45
|
|
6000
|
52
|
|
7000
|
61
|
|
7500
|
65
|
|
8000
|
69
|

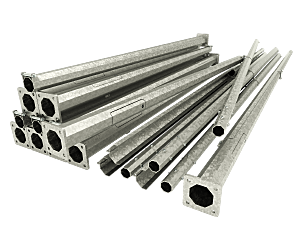

Серия складывающихся опор МТ
Многогранные металлические опоры серии МТ выпускаются по способу установки в прямостоечном и фланцевом варианте. Заглубление в грунт, в зависимости от высоты опоры над землей осуществляется от 1,5 до 3, 2 м. Конструкция устойчива к повышенным ветровым нагрузкам. Толщина стальной стенки 4-6 мм. МТ представлена конструкциями от 6 до 14 м и мачтами от16 до 20 м высотой. Таблица 5. Номенклатурный ряд серии МТ фланцевой
|
Высота наземной части опоры, мм
|
Теоретическая масса конструкции, кг
|
|
6000
|
121
|
|
8000
|
160
|
|
10000
|
288
|
|
12000
|
300
|
|
14000
|
612
|
|
16000
|
675
|
|
18000
|
790
|
|
20000
|
950
|
В компании МеталлЭнергоХолдинг есть возможность заказать все серии с учетом способа установки и эксплуатационных особенностей Производство
В производстве применяются марки стали с хорошей свариваемостью и способностью к направленному деформированию. Сталь должна быть устойчива к различным климатическим воздействиям и сохранять эксплуатационные характеристики при перепадах температур. Этим требованиям отвечают марки С345, Ст3 сп, Ст3пс, 20, 20пс, 09Г2С. Процесс изготовления складывающихся опор включает следующие технологические операции
- раскрой стального листового проката;
- формирование граней – от 6 до 12;
- сварка продольного шва на автоматической линии;
- нарезка технологических отверстий;
- обработку мест под монтаж кронштейнов;
- горячее цинкование;
- сборка конструкции, установка детали фланцевого соединения и шарнирного устройства.
МеталлЭнергоХолдинг предлагает изделия, которые прошли сертификацию, с подтверждением соответствия требованиям ГОСТ 32947- 2014 «Опоры стационарного электрического освещения» и СП 16.13330.2011 «Стальные конструкции». Материал и конструкция отвечают правилам устройства электрооборудования и нормам электробезопасности. Плюсы сотрудничества
Опоры со складывающейся конструкцией от компании МеталлЭнергоХолдинг:
- производятся с учетом требований заказчика;
- могут быть окрашены в цвет палитры RAL;
- продаются по цене производителя – наиболее выгодной, с учетом качества товара.
Компания предоставляет возможность полной комплектации опор всех моделей дополнительным оборудованием и инструментом. Специалисты компании помогут заполнить спецификацию договора, выбрать оптимально подходящее осветительное оборудование и кронштейны. Заказать проект, согласовать монтажные работы, договориться о доставке можно по телефону или онлайн.
