Анкерно-угловые опоры У35-1+5 ЛЭП 35 кВ

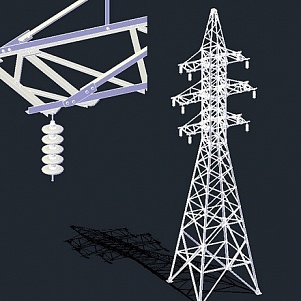

Анкерно-угловые опоры У35-1+5

  Монтаж воздушных линий и линий электропередачи (ВЛ, ЛЭП) требует особого подхода к конструкционному решению. Группа компаний «МеталЭнергоХолдинг» предлагает анкерно-угловые опоры У35-1+5, наилучшим образом выполняющие ряд функций, обязательных в подобных случаях. Производство осуществляется с соблюдением необходимых норм, поставщик гарантирует быстрое изготовление и помощь в доставке крупногабаритных грузов.   Использование опор ВЛ   Монтаж воздушных линий подразумевает использование промежуточных опор, либо анкерных. Первые используются для закрепления проводов в поддерживающих зажимах, но если требуется натяжение провода и закрепление его в соответствующих зажимах – необходимо внедрять вторые типы опор. Кроме того, если линия на протяжении прохода имеет поворот более двадцати градусов – предусматривается использование опор анкерных угловых.   Исполняются подобные конструкции с применением норм ГОСТ Р 58021-2017. Непосредственное использование обосновано следующими особенностями:

• углы поворота не более девяноста градусов;

• предельная мощность – не более 35 кВ;

• элементы конструкции – стойки опоры и траверсы;

• полное восприятие тяжения проводов и тросов.

  Опора изготавливается с учетом устойчивости к механическим воздействиям, при максимальных эксплуатационных нагрузках, а также в аварийном режиме работы. Расчет выдерживаемых нагрузок определяется по значению, превышающему на пятнадцать процентов номинальное, в течение одной минуты.   При заказе на изготовление опоры металлические линий электропередач учитываются различные факторы местности эксплуатации. Среди прочих важное значение имеет сейсмическая активность по шкале MSK-64, необходимость покрытия основания опор специальным составом огнезащитного характера (места, для которых характерны сезонные пожары, горение травы).   Материал изготовления   Для опоры 35 кВ от завода металлоконструкций используется только высококачественный материал изготовления. ГК «МеталлЭнергоХолдинг» внедряет следующие нормы ГОСТ, соблюдение которых гарантирует максимально долгую эксплуатацию конструкций:

• модуль упругости на изгиб составляет не менее 15000 МПа;

• предел прочности в случае сжатия или растяжения – не менее 150 МПа;

• плотность материала необходимо подбирать в значении не менее 1700 кг/м3;

• степень водопоглощения не должна превышать 0,5%.

  Для основного корпуса применяется сталь С345 (заменяется по необходимости марками 12Г2С или 09Г2С), тогда как для вспомогательных конструкций рекомендуется применять сталь С245 или ее возможные отечественные аналоги Ст3пс5, Ст3сп5. Зарубежных аналогов для сплава, используемого во вспомогательных целях, нет.   Согласно ГОСТ 27772-88 марки сплава имеют следующую характеристику по компонентам:

  Стали, используемые для изготовления опор, обладают хорошими механическими и физическими свойствами. Для подобных соединений характерна хорошая свариваемость – что отражается на выборе в пользу материала при работах подобного рода.   Нормы, предъявляемые к конструкциям   Изделие определяется по следующим габаритам, которые являются базовыми для опор подобной марки. Применяются значения для обычных и повышенных конструкций:

  Секции опоры не должны превышать по размеру двенадцати метров для удобства транспортировки. Окончательная конструкция собирается непосредственно на месте эксплуатации, тогда как доставка осуществляется железнодорожным или автомобильным транспортом.   Также к металлоконструкции предъявляются следующие требования по ГОСТ:

• крепежные детали относятся к повышенному классу прочности;

• стальные детали покрываются антикоррозийным защитным составом;

• действия покрытия определяется на весь срок эксплуатации конструкции;

• сварные швы выполняются с соблюдением норм.

  При необходимости опоры снабжаются грозозащитой, а также отведением конденсата. Кроме того особое внимание уделяется установке конструкции по месту использования. Применяется закрепление в заранее пробуренном котловане, при этом необходимо подразумевать возможность доработки конструкций фундаментного характера с подкрепляющими элементами.   К секциям опор предъявляются требования по возможности использования стягивающих приспособлений, узлов для закрепления монтажных строп. Также необходимо обеспечить безопасный способ подъема на верхнюю часть анкерно-угловой конструкции, дабы иметь возможность проводить там монтажные работы, ремонт и манипуляции по замене.   В комплект входят непосредственно опоры или секции, собираемые в окончательную конструкцию, вспомогательные комплектующие, определяемые функционалом (траверсы с арматурой, приставки, крепления, оттяжки), техническая документация на изделие и ведомость, определяющая данную комплектность.   Поставка   ГК «МеталлЭнергоХолдинг» предлагает анкерно-угловые опоры оцинкованные, горячеоцинкованные, с покрытием из коррозионно-устойчивых составов. Изделия производятся с соблюдением всех необходимых норм, передаются покупателю только по прохождению контрольных мероприятий, в том числе на состояние материала, конструкционных особенностей, сварных швов.   Поставщик гарантирует:

• быстрое исполнение заказа по технологическим документам;

• консультационную помощь в подборе и особенностях эксплуатации;

• своевременную доставку собственными силами в указанные точки;

• лучшие цены в сфере рынка;

• полное сопровождение сделки, оформление документации.

  Монтаж ЛЭП подразумевает ответственный подход и гарантии на высококачественные конструкции. Сотрудничество с компанией – непрерывные рабочие процессы, возможность приобретения современных металлоконструкций, соответствующих отечественным и международным нормам функционала. Анкерно-угловые опоры У35-1+5 ЛЭП 35 кВ, заказанные и приобретенные у завода-производителя – возможность эффективно экономить затраты и получать только проверенные изделия и конструкции.   Анкерно-угловые опоры У35-1+5 ЛЭП 35 кВ - металлические а так же с покрытием и горячеоцинкованные по ГОСТ 9.307-89 от Завода металлоконструкций Группа Компаний МеталлЭнергоХолдинг Базовые размеры = 5.7 метра, 5700 мм Высота до низа траверсы = 15 метров, 15000 мм Масса, вес 1 штуки составляет 4555 кг, 4.55 тонны
